График использования мощности (график нагрузки): инструкция по применению для юрлиц и владельцев наружной рекламы

Часто сталкиваюсь с ситуацией, когда представители небольших коммерческих объектов или владельцы рекламных конструкций получают от сетевой организации запрос на предоставление Графика использования мощности (ГИМ) и впадают в легкий ступор. Кажется, что это какой-то сложный технический документ, доступный только проектным институтам.

На самом деле это рабочая лошадка энергетики. Давайте разберем на реальном примере что это за зверь, из каких базовых частей он состоит и почему сетевая без него не может определить объем ваших обязательств. Сегодня говорим про потребителей до 5 кВт — объекты наружной рекламы (билборды, сити-форматы), небольшие офисы, торговые павильоны.

🎯 Шаг 1: Смотрим на «шапку» — идентификация объекта

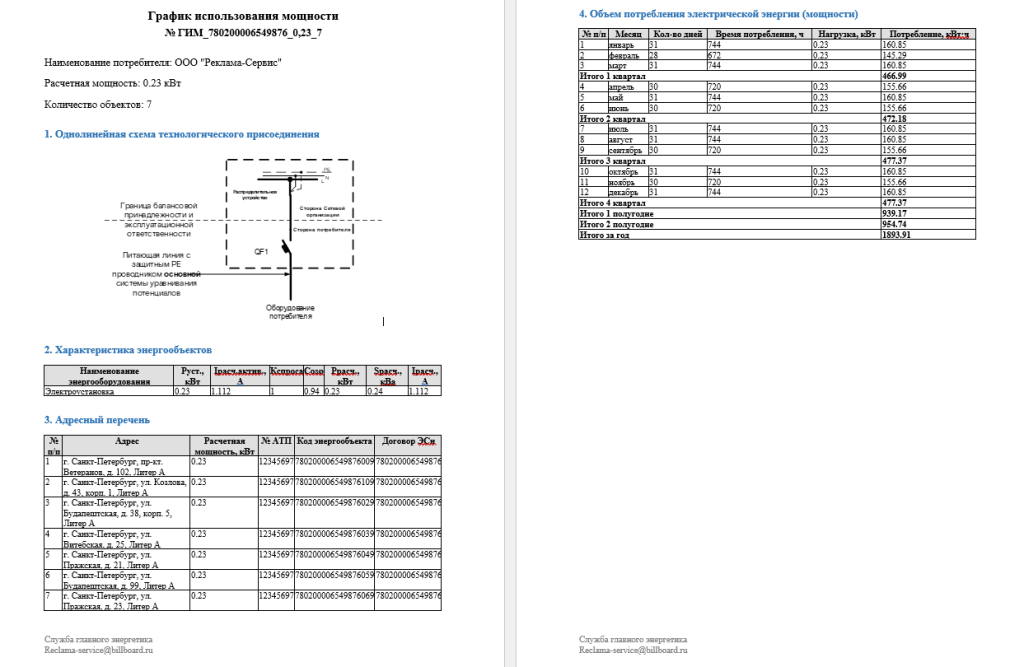

Первое, что бросается в глаза в документе — это № ГИМ_780200006549876_0,23_7 и строка «Наименование потребителя».

Что здесь важно для понимания?

• Номер ГИМ — это не просто циферки. В нем часто зашифрован договор или код объекта. 780200006549876 — скорее всего, номер договора энергоснабжения или техприсоединения. _0,23 — это мощность, _7 — количество точек.
• ООО «Реклама-Сервис» (возьмем для примера) — классический потребитель. Для сетевой организации неважно, что именно висит на билборде. Важно, что есть юридическое лицо с договором и конкретным перечнем адресов, где установлены рекламные конструкции с подсветкой.

Вывод: Первый блок документа отвечает на вопрос «Кто платит и сколько точек подключения?». Если вы владелец 10 билбордов вдоль трассы, у вас будет аналогичный идентификатор с мощностью, скажем, 0,5 кВт на каждый щит.

🎯 Шаг 2: Однолинейная схема — «скелет» присоединения

Даже если у вас мощность 0,23 кВт, однолинейная схема технологического присоединения обязательна. В приложенном файле она есть, пусть и в виде картинки.

Я стараюсь всегда объяснять клиентам: однолинейка — это не дань бюрократии. Это язык, на котором энергетики понимают, как именно вы «врезались» в их сеть. Для маломощных объектов (до 5 кВт) схема обычно простая:

• Точка присоединения (ближайшая опора освещения или ТП).
• Марка и сечение провода (например, СИП-4 2×16).
• Коммутационный аппарат (автомат или рубильник).
• Прибор учета (счетчик).
• Ваша нагрузка — светодиодные модули или лампы подсветки.

⚠️ Важно: В схему должны быть включены все объекты из адресного перечня. Если у вас 7 рекламных щитов, как в примере, значит на схеме должно быть показано, как они запитаны — от одного щита или каждый от своей опоры.

🎯 Шаг 3: Характеристика энергооборудования — «паспорт» нагрузки

Это, наверное, самая техническая часть. Давайте пройдемся по колонкам таблицы №2, потому что именно здесь зарыты основные концепции.

📋 Таблица: Что означают цифры в характеристиках

Столбец	Что написано	Что это значит простыми словами
Руст., кВт	0.23	Суммарная паспортная мощность всего оборудования на объекте. Для одного билборда это может быть мощность светодиодной подсветки (например, 0,23 кВт — вполне реальная цифра для среднего щита).
Кспроса	1	Коэффициент спроса. Для рекламных конструкций с автоматическим включением по датчику освещенности он обычно равен 1 — вся подсветка работает одновременно всю темноту.
Cosφ	0,94	Коэффициент мощности. Для современных светодиодных драйверов с коррекцией коэффициента мощности он высокий — 0,9-0,98. Чем ближе к 1, тем меньше реактивной энергии и потерь.
Ррасч., кВт	0.23	Расчетная активная мощность. Получается умножением Руст. на Кспроса (0,23*1 = 0,23).
Iрасч., А	1.112	Расчетный ток. Та самая цифра, по которой выбирают автоматы и провода. Для 0,23 кВт и cosφ 0,94 при 220В это примерно 1,1 А.

Из личного опыта: Когда вижу Кспроса = 1 и аккуратные адреса, сразу понимаю — это либо рекламные щиты, либо уличное освещение, либо небольшие вендинговые аппараты. Для них график электрической мощности — это либо прямая линия (если подсветка круглосуточная), либо прямоугольник «ночь/день».

🎯 Шаг 4: Адресный перечень — привязка к местности

Пункт №3 — чистая прагматика. Сетевой организации мало знать, что у вас есть 7 объектов. Ей нужно понимать, где именно они находятся, чтобы при проверке или аварии не искать иголку в стоге сена.

Обратите внимание на столбцы:

• № АТП — номер точки поставки в учетной системе сетевой.
• Код энергообъекта — длинный номер, часто включающий в себя код договора и код самой точки. В примере видно, что у всех 7 точек код отличается последними тремя цифрами.
• Договор ЭСн — общий для всех, что логично.

Для владельца билбордов этот перечень — фактически паспорт рекламной сети. Без него невозможно официально подключить новый щит или изменить схему питания.

🎯 Шаг 5: Объем потребления — финансовая математика

И вот мы дошли до самого интересного — таблицы №4 «Объем потребления». Это и есть тот самый годовой график нагрузки, который ищут 249 раз в месяц.

Концепция проста: Мощность (кВт) умножаем на время (часы) и получаем энергию (кВт·ч).

Как посчитали январь:
0,23 кВт × 744 часа = 171,12 кВт·ч. Но в таблице стоит 160,85. Почему?
Потому что в реальности оборудование может работать не все 744 часа. Для наружной рекламы это особенно актуально: зимой подсветка горит дольше (с 16:00 до 9:00 — 17 часов), летом меньше. Поэтому берут усредненное годовое значение или применяют понижающий коэффициент, учитывающий световой день.

Что мы видим в итоге:

• 1 квартал: 466,99 кВт·ч.
• Полугодие: 939,17 кВт·ч.
• Год: 1893,91 кВт·ч.

Для сети из 7 билбордов — это прогнозируемый объем покупки электроэнергии. Именно на эти цифры владелец будет опираться при заключении договора с энергосбытом и планировании бюджета на рекламные кампании.

⚠️ Важное дополнение: Категория надежности

Хотя в приложенном файле это не выделено отдельно, для юрлиц (даже до 5 кВт) важна категория надежности электроснабжения.

• III категория: Стандарт для большинства рекламных конструкций. Подсветка погасла на время ремонта — владелец теряет доход от показа, но это не критично для безопасности.
• I или II категория: Требуется, если отключение света приведет к серьезным последствиям. Для рекламы такое редкость, но если это, например, светодиодный экран на центральной площади с трансляцией социальной рекламы МЧС — могут потребовать резервирование.

Для обычного билборда достаточно III категории, но если вы подключаете щит в удаленном районе, где линии часто рвутся от ветра, стоит заранее обсудить с сетевой возможность второго ввода. Иначе инвесторы будут недовольны, а рекламодатели уйдут.

🤖 Автоматизация: как не заполнять это руками

А теперь честно — составление такого графика вручную для 7, 10 или 20 объектов занимает кучу времени. Надо не запутаться в адресах, правильно перемножить часы на киловатты с учетом сезонности, не ошибиться с квартальными итогами. А если сетевая попросит скорректировать данные (например, уточнить коэффициенты для летних месяцев) — придется всё пересчитывать заново.

Я, когда с этим столкнулся впервые, подумал: «Неужели нельзя сделать так, чтобы таблица собиралась сама, автоматом?» И как-то незаметно для себя написал небольшой скрипт, который потом вырос в полноценный инструмент.

Теперь на сайте есть Генератор графиков. Забиваете исходные данные и на выходе получаете готовый документ, как в примере. С итогами по кварталам, полугодиям и годом. Ничего не надо считать в уме или Excel.

Стараюсь постоянно его дорабатывать, потому что сам ненавижу рутину. И судя по отзывам, коллегам и владельцам небольших объектов он реально экономит нервы и время.

Итак, сделаем выводы:

1. График использования мощности (ГИМ) — это не просто бумажка. Для юрлиц с мощностью до 5 кВт это расчетный документ, на основе которого строятся отношения с энергосбытом и сетевой компанией на годы вперед. Без него могут не подписать акт техприсоединения.
2. Главные цифры в ГИМ — Руст., Кспроса и годовой объем в кВт·ч. Именно они определяют, сколько вы будете платить и не будет ли перегружен автомат, питающий ваш билборд.
3. Адресный перечень и однолинейная схема — это ваша «география в энергетике». Без них сетевая не сможет оперативно найти ваш объект при аварии или проверке. А для рекламной сети с десятком щитов это критично.
4. Коэффициент спроса— это маркер непрерывной или циклической нагрузки. Если ваши билборды горят всю ночь, ваш график нагрузок потребителей — ровная линия в темное время. Это нужно учитывать при выборе системы управления освещением.
5. Ручной счет уже не обязателен. Если нужно быстро и без ошибок подготовить ГИМ для сетевой или для себя — можно воспользоваться инструментами автоматизации.

---

Спасибо за прочтение! Если вы владелец наружной рекламы или просто юрлицо и столкнулись с требованиями сетевой по заполнению ГИМ, или у вас есть вопросы про категорийность для вашего небольшого объекта — делитесь в комментариях. Интересно узнать, с какими нестандартными ситуациями сталкивались вы.

А если хотите сэкономить время и силы — заходите на страницу Генератора графиков. Потыкайте кнопки, посмотрите, как это работает. Вдруг пригодится в хозяйстве)
