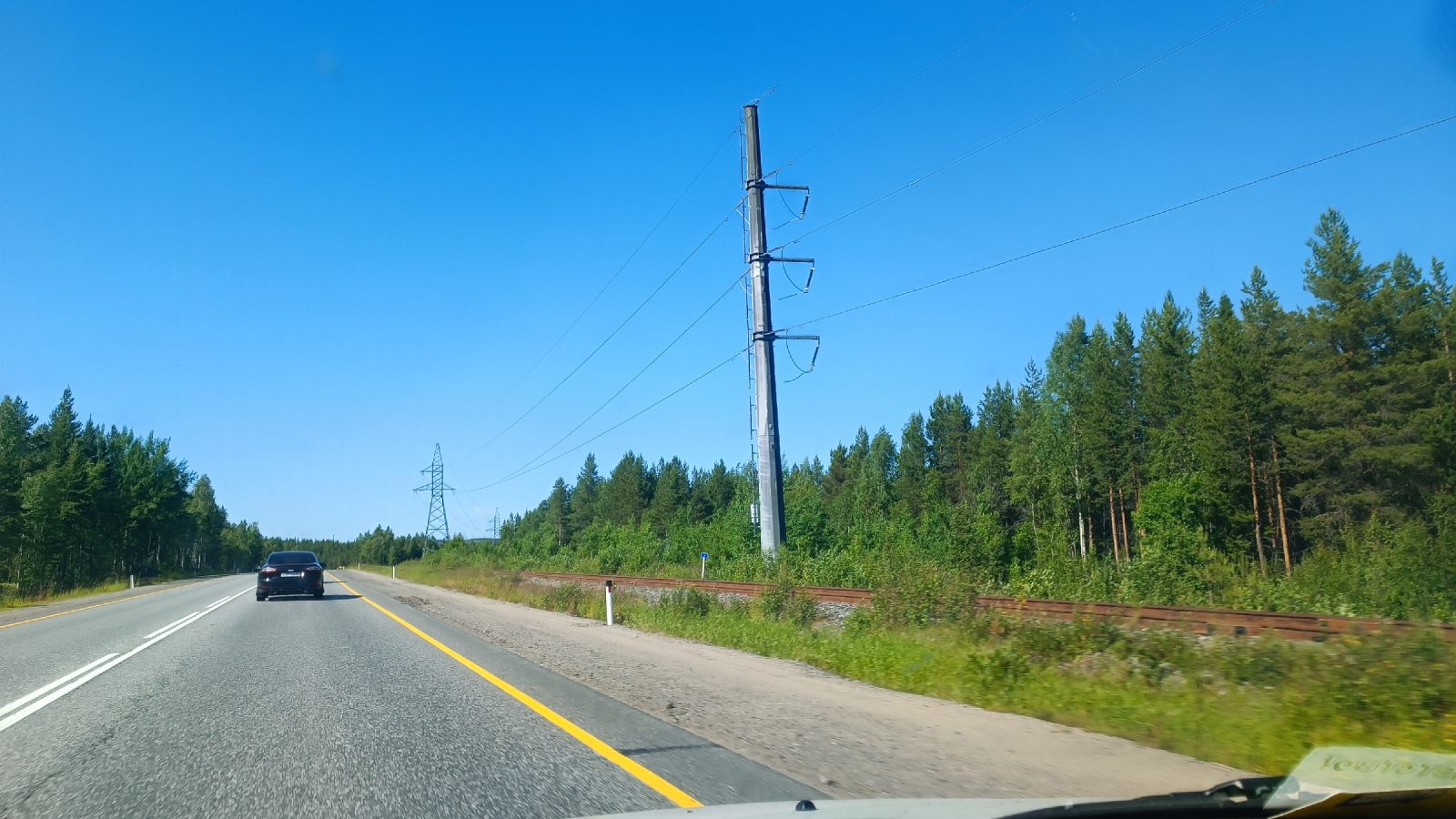

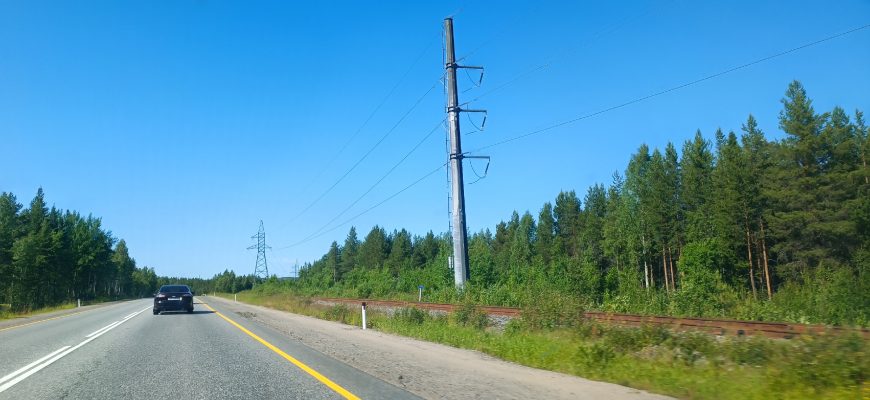

Недавно я ехал в отпуск в Мурманскую область и, проезжая в районе Кандалакши между железной дорогой и озером, увидел необычную для себя опору ЛЭП. В Ленинградской области такие конструкции мне не встречались, поэтому возник профессиональный интерес — разобраться, что это за современная опора и почему она используется именно здесь. Лично я стараюсь всегда обращать внимание на подобные инфраструктурные нюансы в поездках.
В итоге я пришел к выводу, что это промежуточная металлическая опора линий электропередачи (ЛЭП) уровня напряжения не ниже 110 кВ, ведь линия идёт со стороны Кольской АЭС. Давайте разберем эту конструкцию подробнее.
🎯 Шаг 1: Где применяют такие опоры?
Из практики видно, что выбор конструкции опоры всегда диктуется условиями трассы. Данный тип не является универсальным для всех случаев, но у него есть своя четкая ниша:
- Магистральные воздушные линии 35–220 кВ и выше. Это основное рабочее место для таких стоек.
- Прямолинейные участки трассы. Там, где не требуется принимать значительные продольные усилия (в отличие от анкерных опор).
- Места пересечения препятствий. Дорог, железных дорог, рек. Это возможно благодаря увеличенному пролёту и повышенной безопасности конструкции.
- Суровые климатические регионы. Например, Кольский полуостров, где важна надёжность и устойчивость к ветровым и ледовым нагрузкам.
🎯 Шаг 2: Особенности конструкции
Я стараюсь разбирать технические детали «по винтикам». Вот что noteworthy в этой опоре:
Материал: Оцинкованная сталь. Она отлично сопротивляется атмосферным воздействиям, что критично для влажного климата северных регионов.
Траверсы: Горизонтальные конструкции для крепления фазных проводов. В данном случае они обеспечивают надежную фиксацию.
Изоляторы: Здесь использованы современные полимерные или стеклянные варианты. Они обеспечивают надежную электрическую изоляцию и имеют меньший вес по сравнению с старыми фарфоровыми аналогами.
Форма столба: Цилиндрическая или многогранная трубчатая. Это не просто дань моде — такая форма увеличивает стойкость к механическим нагрузкам и уменьшает парусность (сопротивление ветру).
Ниже привожу краткую сводку характеристик:
| Параметр | Характеристика |
|---|---|
| Тип опоры | Промежуточная металлическая трубчатая |
| Класс напряжения | 110 кВ и выше |
| Материал | Оцинкованная сталь |
| Тип изоляции | Полимерная или стеклянная |
| Преимущество формы | Сниженная парусность |
🎯 Шаг 3: Почему выбирают такие решения?
Казалось бы, привычные бетонные опоры работают не один десяток лет. Зачем менять подход? Здесь включается чистая экономика и логика монтажа:
- Ускоренный монтаж. Нет необходимости использования массивной подъемной техники, которая может просто не проехать по сложной местности.
- Эстетичный современный облик. Конструкция органично сочетается с природным ландшафтом, что важно в заповедных местах.
- Экономия в долгосрочной перспективе. Оцинкованная сталь обеспечивает длительный срок службы, а низкие эксплуатационные расходы радуют заказчика.
- Повышенные стандарты безопасности. Современные материалы и технологии снижают риск аварийных ситуаций.
В общем, я доволен тем, что мне посчастливилось увидеть такую опору в реальных условиях эксплуатации. Сама опора находится на узком участке суши (примерно до 30 метров) между ЖД путями и озером, что еще раз подтверждает её универсальность для стесненных условий.
Итак, сделаем выводы:
- Трубчатые опоры — это современное решение для ВЛ 35-220 кВ, особенно в суровом климате.
- Форма имеет значение. Цилиндрическая или многогранная форма снижает ветровую нагрузку, что продлевает срок службы конструкции.
- Монтаж проще. Отказ от тяжелой техники ускоряет строительство и удешевляет его.
- Материал. Оцинкованная сталь в связке с полимерными изоляторами — это надежность на десятилетия вперед.
Спасибо за прочтение! Если остались вопросы или хотите дополнить тему, делитесь ими в комментариях ниже. Буду рад обсудить и услышать ваши истории и мнения.
